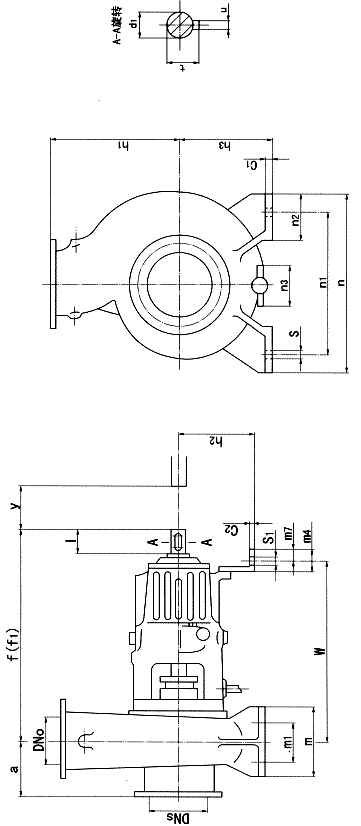

ZA型泵外形尺寸图

型号	轴承 直径	泵外形尺寸
		DNo	DNs	a	f	f1	h1	h2	h3	c1	c2	m	m1	m4	m7	n	n1	n2	n3		s1	w	y	d1	l	t	u
ZA40-25-200	25	25	40	100	400	440	175	135	160	12	6	80	45	50	20	240	190	50	50	14	14	355	140	19	28	21.5	6
ZA40-25-250	25	25	40	100	400	440	200	135	180	12	6	80	45	50	20	240	190	50	50	14	14	355	140	19	28	21.5	6
ZA50-25-315	40	25	50	150	560	610	260	160	225	15	6	125	95	50	20	400	335	65	50	18	14	490	140	32	58	35	10
ZA80-40-160	30	40	80	130	470	525	180	140	132	14	6	100	70	50	20	240	190	50	50	14	14	425	140	24	36	27	8
ZA80-40-200	30	40	80	140	470	525	200	140	160	14	6	100	70	50	20	265	212	50	50	14	14	425	140	24	36	27	8
ZA80-40-250	40	40	80	140	560	610	225	160	180	14	6	125	95	50	20	320	250	65	50	14	14	490	140	32	58	35	10
	30				470	525		140														425		24	36	27	8
ZA80-40-315	40	40	80	160	560	610	280	160	225	15	6	125	95	50	20	400	335	65	50	18	14	490	140	32	58	35	10
ZA80-50-160	40	50	80	140	560	610	185	160	160	12	6	100	70	50	20	265	212	50	50	14	14	490	140	32	58	35	10
	30				470	525		140														425		24	36	27	8
ZA80-50-200	40	50	80	150	560	610	200	160	160	12	6	100	70	50	20	265	212	50	50	14	14	490	140	32	58	35	10
	30				470	525		140														425		24	36	27	8
ZA80-50-250	40	50	80	155	560	610	240	160	180	14	6	125	95	50	20	320	250	65	50	14	14	490	140	32	58	35	10
ZA100-50-315	50	50	100	175	625	682	280	200	225	15	8	125	95	65	30	400	335	65	65	18	18	530	140	42	82	45	12
	40				560	610		160			6			50	20				50		14	490		32	58	35	10
ZA100-50-400	50	50	100	165	625	682	335	200	280	17	8	160	120	65	30	435	355	80	65	18	18	530	140	42	82	45	12
	40				560	610		160			6			50	20				50		14	490		32	58	35	10
ZA100-80-160	40	80	100	155	560	610	220	160	160	12	6	125	95	50	20	280	212	65	50	14	14	490	140	32	58	35	10
ZA100-80-200	40	80	100	160	560	610	240	160	180	14	6	125	95	50	20	345	280	65	50	14	14	490	140	32	58	35	10
	30				470	525		140														425		24	36	27	8
ZA100-80-250	40	80	100	165	560	610	260	160	200	15	6	160	120	50	20	360	280	80	50	18	14	490	140	32	58	35	10
ZA100-80-315	50	80	100	185	625	682	300	200	225	15	8	160	120	65	30	400	315	80	65	18	18	530	180	42	82	45	12
	40				560	610		160			6			50	20				50		14	490		32	58	35	10
ZA100-80-400	50	80	100	180	625	682	350	200	280	17	8	160	120	65	30	435	355	80	65	18	18	530	180	42	82	45	12
	40				560	610		160			6			50	20				50		14	490		32	58	35	10
ZA100-100-160	40	100	100	175	560	610	260	160	180	15	6	125	95	50	20	320	250	65	50	14	14	490	140	32	58	35	10
ZA100-100-200	40	100	100	165	560	610	270	160	200	15	6	125	95	50	20	345	280	65	50	14	14	490	180	32	58	35	10
ZA150-100-250	40	100	150	200	560	610	290	160	225	15	6	160	120	50	20	400	315	80	50	18	14	490	180	32	58	35	10
ZA150-100-315	50	100	150	195	625	682	320	200	250	15	8	160	120	65	30	400	315	80	65	18	18	530	180	42	82	45	12
	40				560	610		160			6			50	20				50		14	490		32	58	35	10
ZA150-100-400	60	100	150	210	675	740	380	200	280	20	8	200	150	65	30	500	400	100	65	23	18	575	180	48	82	51.5	14
	50				625	682																530		42	82	45	12
ZA150-100-500	50	100	150	220	625	682	450	200	355	22	8	200	150	65	30	550	450	100	65	23	18	530	250	42	82	45	12
ZA150-150-200	40	150	150	200	560	610	310	160	225	15	6	160	120	50	20	400	315	80	50	18	14	490	180	32	58	35	10
ZA150-150-250	50	150	150	200	625	682	315	200	250	15	8	160	120	65	30	400	315	80	65	18	18	530	180	42	82	45	12
	40				560	610		160			6			50	20				50		14	490		32	58	35	10
ZA150-150-315	50	150	150	205	625	682	370	200	280	15	8	200	150	65	30	500	400	100	65	23	18	530	180	42	82	45	12
ZA150-150-400	60	150	150	230	675	740	410	200	315	20	8	200	150	65	30	550	450	100	65	23	18	575	250	48	82	51.5	14
	50				625	682																530		42	82	45	12
ZA150-150-500	50	150	150	240	625	682	480	200	375	22	8	200	150	65	30	550	450	100	65	23	18	530	250	42	82	45	12
ZA200-200-250	50	200	200	235	625	682	390	200	280	15	8	200	150	65	30	500	400	100	65	23	18	530	250	42	82	45	12
ZA200-200-315	60	200	200	245	675	740	420	200	300	20	8	200	150	65	30	500	400	100	65	23	18	575	250	48	82	51.5	14
	50				625	682																530		42	82	45	12
ZA200-200-400	70	200	200	260	780	855	470	275	335	20	12	200	150	100	40	550	450	100	90	23	23	680	250	60	105	64	18
	50				625	682		200			8			65	30				65		18	575		42	82	45	12
ZA200-200-500	60	200	200	265	675	740	540	200	400	22	8	206	190	65	30	690	560	130	65	27	18	575	250	48	82	51.5	14
ZA250-250-315	50	250	250	255	625	682	470	200	315	20	8	200	150	65	30	550	450	100	65	23	18	630	250	42	82	45	12
ZA250-250-400	60	250	250	280	675	740	520	200	355	26	8	20	190	65	30	690	560	130	65	27	18	575	250	48	82	51.5	14
ZA250-250-500	70	250	250	300	780	855	610	275	425	30	12	260	190	100	40	690	560	130	90	27	23	680	300	60	105	64	18
ZA300-300-400	60	300	300	300	675	740	590	200	400	30	8	260	190	65	30	690	560	130	65	27	18	575	250	48	82	51.5	14
ZA300-300-500	70	300	300	320	780	855	630	275	450	30	12	270	190	100	40	820	670	150	90	33	23	680	300	60	105	64	18

泵进出口法兰示意图及尺寸表

泵型号	吸入法兰尺寸							压出法兰尺寸
	DNs	D1	D11	d1	b1	f1	n1-Фd01	DNo	D2	D12	d2	b2	f2	n2-Фd02
ZA40-25-200	40	150	110	84	18	3	4-Ф18	25	115	85	65	16	3	4-Ф14
ZA40-25-250
ZA50-25-315	50	165	125	99	20
ZA80-40-160	80	200	160	132	24		8-Ф18	40	150	110	84	18	3	4-Ф18
ZA80-40-200
ZA80-40-250
ZA80-40-315
ZA80-50-160								50	165	125	99	20
ZA80-50-200
ZA80-50-250
ZA80-50-315	100	235	190	156	24	3	8-Ф23	50	165	125	99	20	3	4-Ф18
ZA80-50-400
ZA100-80-160								80	200	160	132	24		8-Ф18
ZA100-80-200
ZA100-80-250
ZA100-80-315
ZA100-80-400
ZA100-100-160								100	235	190	156			8-Ф23
ZA100-100-200
ZA150-100-250	150	300	250	211	28		8-Ф27
ZA150-100-315
ZA150-100-400
ZA150-100-500
ZA150-150-200								150	300	250	211	28		8-Ф27
ZA150-150-250
ZA150-150-315
ZA150-150-400
ZA150-150-500
ZA150-150-560
ZA150-150-630
ZA200-200-250	200	360	310	274	30		12-Ф30	200	360	310	274	30		12-Ф30
ZA200-200-315
ZA200-200-400
ZA200-200-500
ZA250-250-315	250	425	370	330	32			250	425	370	330	32
ZA250-250-400
ZA250-250-500
ZA300-300-400	300	485	430	389	34	4	16-Ф30	300	485	430	389	34	4	16-Ф30
ZA300-300-500
