型号意义

ZA o 100 - 50 - 315

ZA-石油化工流程泵

o-开式叶轮

100-泵吸入口直径100mm

50-泵排出口直径50mm

315-叶轮名义直径315mm

结构说明

◆泵为单级、卧式、蜗壳泵。泵体为脚支撑，单吸叶轮。轴向吸入，径向排出。

◆根据使用条件采用前、后密封环及平衡孔进行水力平衡。

◆填料箱具有冷却或加热管接头。轴封采用填料密封，也可以采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。

◆吸入及排出管法兰的额定压力等级相同。

◆轴承用洁净的22号机械油润滑。

◆泵的旋转方向：从原动机端看，为顺时针旋转。

结构简图

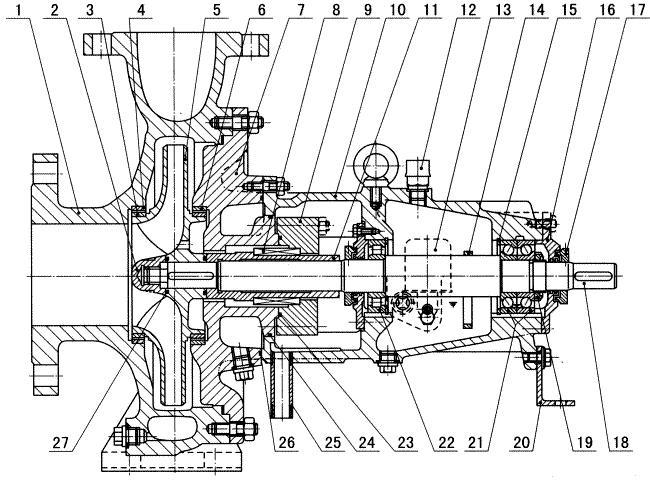

1 泵体 5 叶轮 9 密封盖 13 恒位油杯 17 防尘圈 21 轴承 25 排液管 2 叶轮螺母 6 泵盖密封环 10 轴承架 14 甩油环 18 轴 22 轴承 26 O型圈 3 叶轮密封环 7 泵盖 11 轴套 15 挡圈 19 轴承螺母 23 O型圈 27 O型圈 4 泵体密封环 8 机械密封 12 油分离器 16 轴承盖 20 支脚　 24 O型圈

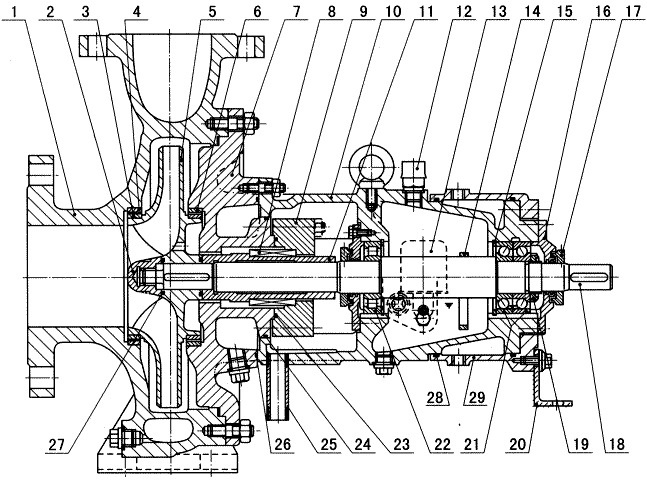

1 泵体 5 叶轮 9 密封盖 13 恒位油杯 17 防尘圈 21 轴承 25 排液管 29 冷却水套 2 叶轮螺母 6 泵盖密封环 10 轴承架 14 甩油环 18 轴 22 轴承 26 O型圈     3 叶轮密封环 7 泵盖 11 轴套 15 挡圈 19 轴承螺母 23 O型圈 27 O型圈     4 泵体密封环 8 机械密封 12 油分离器 16 轴承盖 20 支脚　 24 O型圈 28 O型圈

轴封装置型式及代号

1、单端面机械密封

S1内装式单端面机械密封；S2外装式单端面机械密封；S3有旋转密封环（啮合环）的内装式单端面机械密封。均有非平衡式或平衡式，可设或不设喉部衬套。

2、双端面机械密封

D1背靠背装置双端面机械密封；D2串联装置双端面机械密封；D3面对面装置双端面机械密封。其中一个或两个都可以是非平衡式或平衡式的。

如果采和双端面机械密封，在密封腔中，需要超过工作介质0.5～1.0kg/cm2压力的封液，封液应选取即不影响输送介质的性能，又应无毒、无腐蚀性的液体。

3、软填料密封

性能表说明

1、本性能表中所列数据是一标准大气压下，使用温度20℃、比重为1g/cm3、粘度为1mm2/S液体的试验数据。“扬程”数值是从吸水面至排水面的垂直高度加上从吸入管路吸入口至排出管路排出口的全部水头损失总和（包括底阀、闸阀、止回阀、弯头、变径管和直管内的管壁磨擦阻力等）。

2、随液体粘度增大，其流量、扬程下降，功率增加。

3、泵体承压2.5MPa（进口压加上零流量时的出口压），用户可根据泵本身的扬程值确定泵的进口压力。

4、电机配用原则如下：

若比重≤1.0按1.0配电同；　若1<比重≤1.35按1.35配电机；　若1.35<比重≤1.84按18.4配电机。
